鉄シュー・ゴムシュー兼用（3～20t)
重量建機に。ＫＢ型に比べ軽量なうえ低価格！
鉄シュー、ゴムシュー兼用に開発。
実績の高い
ＫＢ型のフレームをベースにして、アピトン材の代わりとして等間隔にアングル材を配置しました。
フック形状
荷台から 受け金具の先端までの長さを測ってもっとも近いものを図から選んでください。45×45×5ミリ以上のアングル等で受け金具を作成してください。
長さの決定
運搬者の荷台の高さでブリッジの長さが決まります。運搬車の荷台の高さの3.5倍の長さで規格に近いものを選んでください。
登坂角度16度以内。

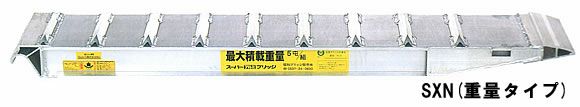

SXN型
※1セット=2本です。
※ご指定のない場合のフック形状は,3t～5tはB、7t～40tはCの出荷となります。
※特は、特注フックです。B、Cに該当しない場合は、寸法を指定してください。最適なフックを特注で作成します。
※ベロは鉄製のため、表示よりも1本あたりの自重が240幅：16kg、300幅：20kgとそれぞれ増加します。
※有効長には、ツメ部もしくはベロ部の長さは含まれません。ツメの種類によって全長は変化します。
特注を選択された場合は後ほどこちらからご連絡いたします。
ご不明な点がございましたらお問い合わせください。
【SXN-360-24-3.0 鉄シュー用 ゴムシュー用 アングル材使用 SXN型 積載 兼用 建機 建設機械 軽量】
