ゴムクローラ

※ご購入の前に、必ずゴムクローラの適合をご確認の上、お問合せ下さい。
＞＞ お問い合わせフォームは こちら　(下記、必須事項をご記入の上ご連絡ください。)

●使用している機体情報●
■タイトル：KBLゴムクローラ 適合問い合わせ　←こちらは変更しないでください
■注文する際のお名前：
■メーカー(本機)：　(例)クボタ
■機種※1：　(例)R1-451LL
■機別：　(例)コンバイン・運搬車・建設機械など
■刻印※2：　(例)450×90×56　※わからない場合は不明とご記入ください。
■パターン※3：　(例)A　※下記パターン一覧より確認・記入ください。
■クローラ幅※4：　(例)450mm
■ピッチ長さ※4：　(例)90mm
■リンク数※4：　(例)56
■RCコード：　(例)4556N　※わからない場合は不明とご記入ください。
■数量：　本

※1．機種名はなるべく後に付くアルファベットまでご記入ください。
※2．刻印の確認方法は、下記の“サイズ(適合)確認方法”よりご確認下さい。
※3．パターンは現在装着しているクローラに類似しているものを下記よりお選びください。
※4．刻印が分からない場合は、クローラの幅・ピッチ長さ・リンク数の記入が必須となります。
（刻印または、クローラの幅・ピッチ長さ・リンク数は必須となります。）
＊　クボタコンバインSR・AR・ARNは専用のゴムクローラとなります。

【確認方法1】 クローラの内側の刻印を確認して下さい。
※メーカーによって表記(並び)は様々です。
※サイズの後の表記はメーカー独自表記です。

【確認方法2】 刻印が不明な場合は、下記3点を実際に計測をお願いします。

（1） クローラ幅　　
メーカーによって様々ですが、KBL(メーカー)では280～600mm幅を揃えております。
（ハーベスタ用180～200mm）
（2） ピッチ長さ　　
幅280～430mmは、72、79、84、90mmの4種類が主要なピッチです。
幅450～550mmは、90mmが主要なピッチです。
（3） リンク数
芯金の数または、ラグ(山)か穴の数。　 　※メーカーによって様々です。

---

●コンバイン用クローラの芯金計測
まれにクローラ芯金の計測をお願いする場合があります。芯金寸法を測定してください。
クローラの芯金の内側と内側の頂上付近で計測してください。
・Nは40～40mm
・Mは50～55mm

※新品ではNが約40mm、Wが約50mmですが交換時期には摩耗のため2～5mm程広くなっています。

KBL農業機械用クローラは全て左記のJLLマークを刻印しています。
JLL工法により安定した品質と高耐久性を実現しました。
ロット管理により確実な品質保証をお約束します。

●JLL工法（エンドレスワイヤー加工採用）
エンドレス特殊コーティングワイヤー加工により、断裂の大きな原因となっていたワイヤーの接合部をなくし、より耐久性の高いゴムクローラを製造しました。



●JLL新工法　Sタイプ
従来のエンドレス加工はそのままに、ワイヤーの巻数を増やし耐久性をアップしました。ゴム質を改良、クローラのボディ（帯部）を薄く柔軟にし、軽量化を実現しました。



●ラグパターン
湿田・超湿田にも対応し、推進力・排土性能を高めたデザインです。
パターンには従来品と多少の差異はありますが、品質は全く遜色ありません。性能保持の為、2本同時交換を推奨いたします。



※ラグパターンは予告なく変更する場合があります。

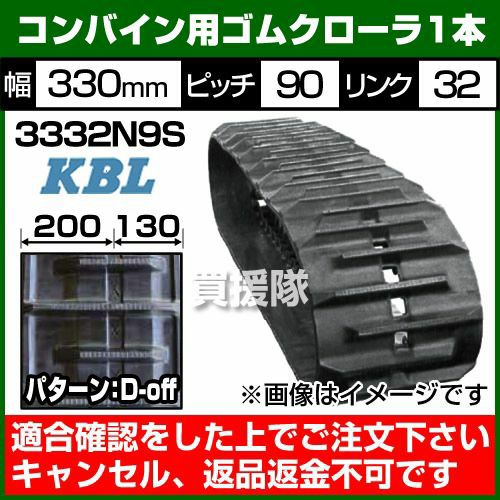

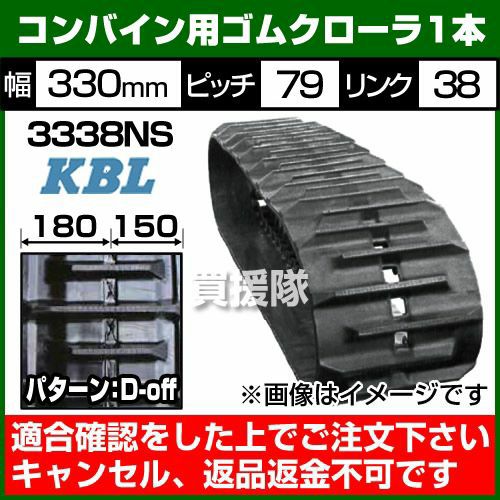

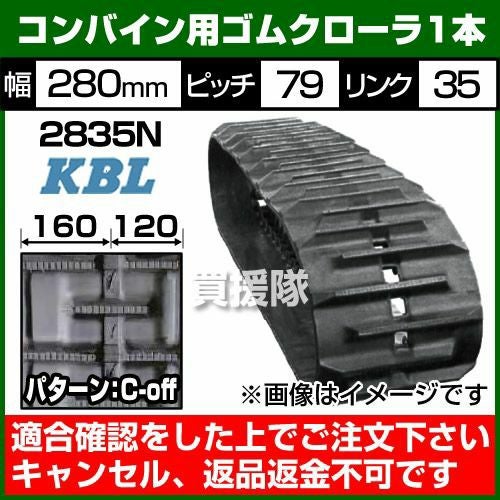

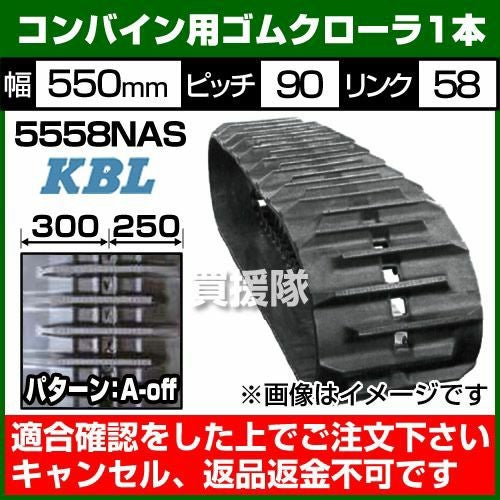

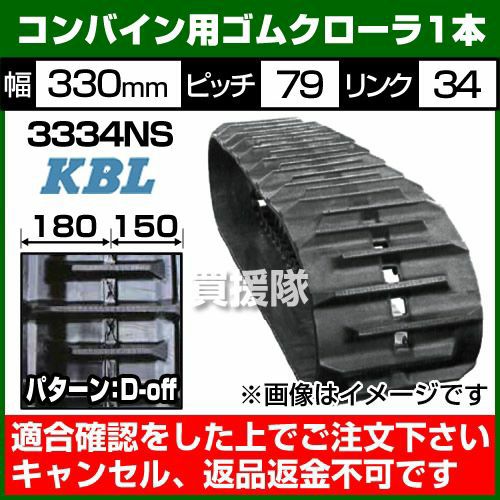

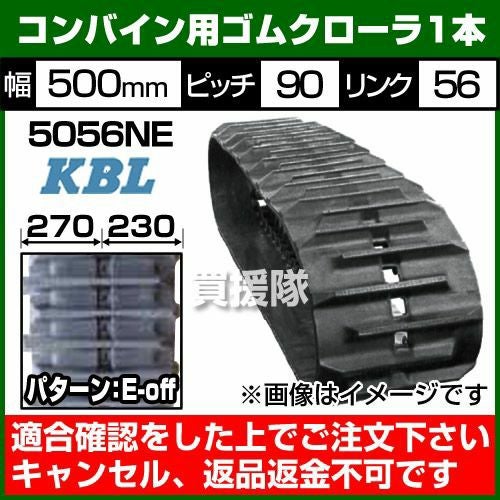

※A-off、C-off、D-off、E-offは左右非対称(左側が広い)タイプです。

1．保証期間
[コンバイン用]
納入日から起算して、26ヶ月間（3シーズン以内）とします。
[クローラトラクタ・運搬車用]
納入日から起算して、24ヶ月間以内で使用時間500時間以内に限ります。

2．保証内容
保証時間内において、本製品に設計や製造上の欠陥が現れ、メーカーがその欠陥を認めた場合に限り、期間と条件に従って交換または修理を無償で実施致します。

3．適用除外
保証期間内でも、下記の場合は保証致しません。
(1)年間の刈取面積が10haをこえる場合。（コンバインの場合）
(2)弊社の示す正しい取扱操作や、禁止事項、保管方法を守らずそれが原因で破損した場合。
(3)3分の1以下の断裂、小さな傷、亀裂、経時変化による自然退色等。
(4)破損発生後7日以内に弊社(メーカーまたは、買援隊)へお申し出がなかった場合。
(5)取替にかかる工賃及び本体使用不能期間における損害。
(6)本製品の欠陥が原因とされる、本体及び部品等の損傷。
(7)天災地変によって被った損傷。

※原則としてクレーム品はメーカー調査員が調査致します。
